GammaTRACER, sonde gamma

Type de rayonnement :

X et Gamma

Type de détecteur :

2 ou 3 tubes Geiger-Müller à énergie compensée

Unité de mesure :

H*(10), Hx, R

Gamme de mesure du débit de dose :

BASIC : 20 nSv/h à 10 mSv/h
Wide : 20 nSv/h à 10 Sv/h
High : 1 mSv/h à 10 Sv/h
XL2 : 10 nSv/h à 10 Sv/h

Cycle de mesure :

De 1 minute à 120 minutes

Mode réponse rapide (XL2) :

1 seconde

Gamme d'énergie :

BASIC/Wide : de 45 keV à 3 MeV
HIGH : de 80 keV à 4,4 MeV
XL2 : de 45 keV à 2 MeV

Mémoire interne :

jusqu’à 12 800 ensembles de données, jusqu’à 1 065 jours, selon le type de sonde et le cycle de mesure

Capteurs intégrés :

Température, hygrométrie, chocs, GPS en option

Température de fonctionnement :

De -20 °C à +50 °C (en option -40 °C à +60 °C)

Autonomie de la batterie :

Jusqu’à 10 ans

Interfaces de communication :

Infrarouge, RS232/RS485, radio ShortLINK/SkyLINK, GSM/2G/3G/4G/LTE

Indice IP :

IP 68 (boîtier scellé hermétiquement), versions câbles IP 67

Options :

capteurs supplémentaires (pluie, vent, météo)
alimentation par panneaux solaires
version qualifiée pour zone sismique

Système autonome :

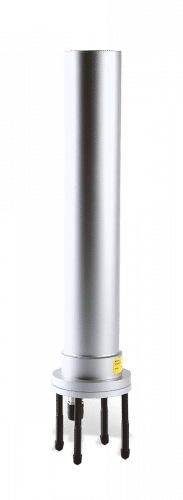

GammaTRACER est une sonde gamma autonome de mesure du débit de dose, fermée hermétiquement. Destinée à un usage stationnaire ou mobile, elle est livrée avec une batterie d’une durée de vie de 10 ans. Elle peut être équipée de modules de transmission radio UHF, GSM/2G/3G/4G/LTE et de localisation GPS. Elle est conçue pour la mesure continue (avec durée du cycle ajustable), l’enregistrement et la transmission (en option) des valeurs du débit de dose dans l’environnement à une station de réception.

Système flexible :

De plus, la sonde est adaptée aussi bien à des applications de routine qu’à des opérations d’urgence. Elle dispose d’une sensibilité élevée, elle est précise et elle peut être couplée à des capteurs supplémentaires (solaire, pluie, vent…).

Fabrication de haute qualité :

Tous les types de GammaTRACER ont un système d’assurance qualité (AQ) intégré et peuvent fonctionner par des températures comprises entre -40 °C et +60 °C. Plus de 4 000 sondes sont utilisées à ce jour dans le monde.

La sonde, qui contient des détecteurs GM et des composants électroniques, est hermétiquement scellée. Elle fonctionne en totale autonomie et est indépendante de toute connexion physique, résistant donc à des conditions climatiques et environnementales extrêmes. L’utilisation d’une technologie basée sur une puce basse consommation permet un fonctionnement continu et sans maintenance de la sonde GammaTRACER. Les valeurs de mesures à résolution temporelle sont stockées avec les paramètres AQ et auxiliaires. Le téléchargement et le paramétrage des données peuvent être réalisés par câble ou transmission infrarouge. DataEXPERT, logiciel professionnel et convivial d’analyse de base de données et de communication, garantit un accès simple et sûr aux données enregistrées ainsi que leur visualisation aisée, et leur analyse rapide et précise. Les différentes solutions de transmission des données en temps réel et en ligne, allant de modules câblés à des transmetteurs sans fil sophistiqués, répondent à une large variété des besoins de utilisateurs.

Module interface série (RS232 ou RS486) pour XL2 (en option dans BASIC, WIDE, HIGH)
En option, module radio ShortLINK/SkyLINK (intégré)
En option pour XL2 : GSM/2G/3G/4G/LTE (intégré)
En option pour XL2 : Module GPS (intégré)
Module DACC pour la connexion ETHERNET (LAN)

Module satellite IRIDIUM (SPIDER, intégré)
Logiciel de surveillance DataEXPERT
Accès WebVIEW via un navigateur internet
Supports (support mural, trépied, pieds montables, etc.)
Pack batterie longue durée (sondes standards BASIC, WIDE, HIGH)

Boîtier d’alarme/boîtier d’alarme avec affichage
Capteurs météorologiques pour la version XL2
Autonomie illimitée avec panneaux solaires possible
Version qualifiée pour zone sismique
Boitier de transport et de stockage

Vidéo

Bertin Instruments offre une large gamme de produits et de solutions réseaux clés en main pour la surveillance de la radioactivité dans l’environnement, comprenant la mesure du débit de dose gamma, l’analyse spectroscopique et le contrôle des aérosols.

Les sondes et les stations de Bertin Instruments sont autant de solutions idéales pour la surveillance périmétrique autour d’installations nucléaires, la surveillance de zone, les programmes de surveillance nationale et le déploiement rapide de solutions mobiles.
