Design opto-mécanique

Le design opto-mécanique garantit le bon fonctionnement d’un système optique, assurant ainsi ses performances optimales.

Pour garantir le bon fonctionnement d’une optique de haute performance, il est primordial de veiller à son entretien et à son alignement avec une mécanique adéquate. Grâce à une vaste expérience en design opto-mécanique, le bureau d’études mécaniques de Bertin Winlight met à profit son expertise au service de divers projets, en proposant des conceptions optimisées tout en maîtrisant les coûts.

Le design opto-mécanique est une étape fondamentale car il permet “d’habiller” les optiques sans compromettre leurs performances. Cette étape tient compte de l’ensemble des interfaces, des contraintes environnementales (vide, températures extrêmes, vibrations, etc.) ainsi que des spécifications globales afin d’assurer les performances techniques des systèmes.

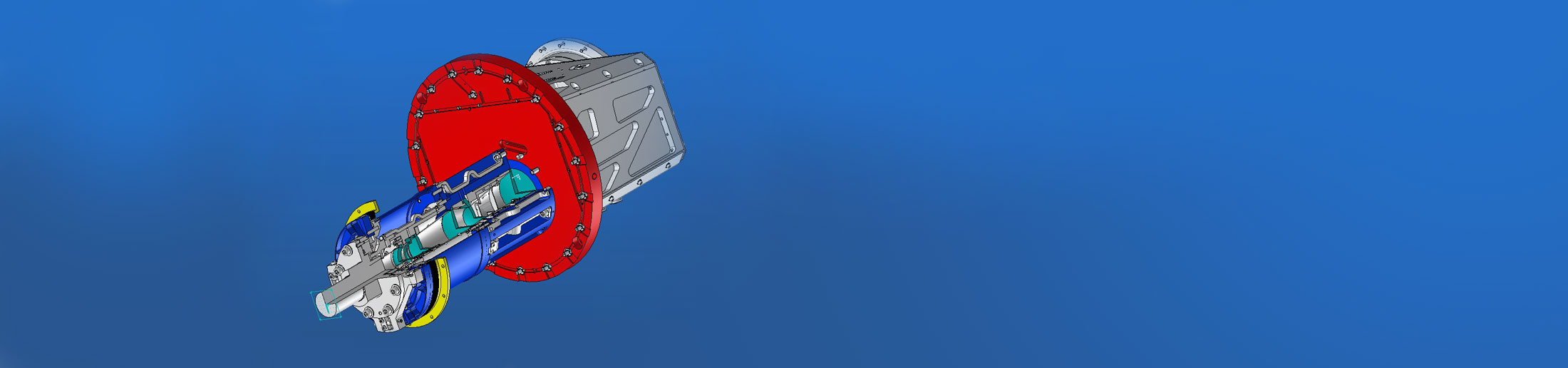

CAO sous pro-engineer (Creo®)

Notre bureau d’études mécanique collabore étroitement avec les chefs de projet pour réaliser des conceptions en 3D. Nos ingénieurs prennent en charge l’ensemble de l’étude, allant des calculs préliminaires à l’élaboration du dossier de définition du système. Ils déterminent également les composants standards (motorisations, connecteurs, etc.) et travaillent en synergie avec les départements de fabrication et d’intégration afin de s’assurer que le système est conçu en tenant compte de la stratégie de fabrication et de réglage dès le départ.

Calculs FEA (Finite Elements Analysis) sous NASTRAN (Femap®)

Les calculs de structures mécaniques et thermiques (FEA – Finite Elements Analysis), en mode stationnaire ou transitoire sont réalisés à l’aide de NASTRAN. Ce logiciel permet d’évaluer la capacité du design à maintenir ses performances lorsque le système est exposé à des contraintes susceptibles d’affecter sa durabilité et ses performances. Il peut s’agir de l’environnement thermique, de la pression (dans des conditions de vide ou en altitude), des vibrations et chocs (lors du décollage, dans des systèmes embarqués, ou dans des environnements bruyants) ainsi que la déformation optique en fonction du mode de tenue.

Systèmes complexes

Les systèmes opto-mécaniques réalisés par Bertin Winlight sont divers :

  • Bancs de tests pour les équipementiers militaires
  • Objectifs, sous-systèmes, télescopes, OGSE, plans focaux d’instruments pour le spatial et l’aéronautique
  • Spectrographes, télescopes pour l’astronomie
  • Systèmes optroniques

Qualification & validation des modèles

Bertin Winlight dispose de moyens de qualification qui permettent aux ingénieurs du bureau d’études mécanique de recaler leurs modèles en recherchant par exemple les fréquences de résonance ou en testant la résistance des assemblages dans les chambres thermiques. Pour cela, Bertin Winlight dispose :

  • d’un pot vibrant
  • de trois chambres climatiques dont une cryogénique
  • d’un banc de traction
