Composants optiques

Bertin Winlight est spécialisé dans la fabrication de composants optiques à forte valeur ajoutée de quelques millimètres à 1.5 m. Depuis son site de fabrication optique (2200 m2 climatisés) situé à Pertuis (Vaucluse, France), Bertin Winlight met en œuvre des techniques de réalisation basées sur le polissage traditionnel et sur le CCP (Computer-Controled-Polishing). Se côtoient ainsi des procédés déterministes (machines CNC : Computer Numerical Control) et méthodes artisanales, dont le polissage à la pédale, pour produire des composants de grande qualité (rugosité jusqu’à 0,1 nm RMS).

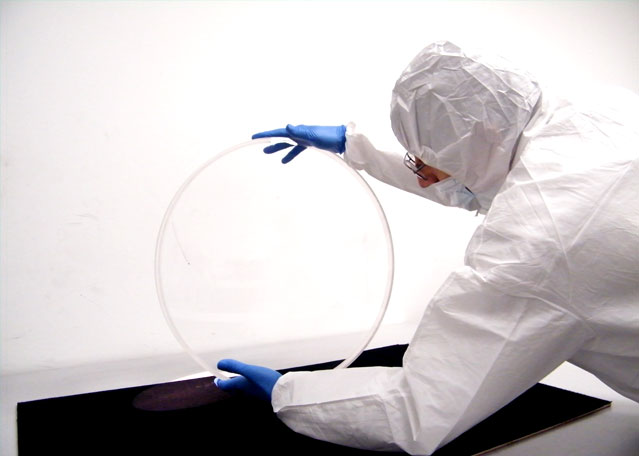

Lentilles, miroirs, prismes

Les équipes de Bertin Winlight réalisent les composants optiques suivants:

• Miroirs plans, sphériques, asphériques centrés ou asphériques hors d’axes
• Lentilles, prismes, hublots
• Miroirs toriques, cylindriques
• Lames minces, échelettes, découpeur d’images (slicers)
• Optiques free-form

Bertin Winlight maitrise parfaitement les techniques de polissage sur tous types de matériaux, à faible dilatation (silice, Zérodur, ULE, etc.) et infra-rouge (ZnSe, germanium, silicium) mais aussi les verres optiques (Schott, Ohara, etc.), cristaux (silicium, Fluorine (CaF2), BaF2, etc.), céramiques (SiC”) et métaux (cuivre, aluminium, inox, acier, invar, etc.).

Le degré de précision obtenue dépend ensuite de la forme et de la taille de la pièce. Winlight Systems a, par ailleurs, développé une technologie de réalisation de découpeur d’images, adaptée à la production en série.

Les miroirs des « slices » sont réalisés avec des arêtes vives (sans biseau, sans éclat, sans chanfrein) – ce qui permet d’obtenir une qualité d’arêtes de quelques microns. Winlight System fabrique des slicers uniques aux formats variés (plan, courbe, asphérique). Cette technologie convient aux futurs instruments de télescopes géants, notamment l’E-ELT (European Extremely Large Telescope – Chili), le GMT (Giant Magellan Telescope – Chili), etc.

Miroirs asphériques (centrés, hors d’axe, free-form)

Bertin Winlight réalise des optiques asphériques centrés ou hors d’axes au moyen de technologies innovantes qui lui permettent d’usiner et de polir des paraboles directement off-axis sans utiliser de parabole mère. Le post-polissage du miroir est également effectué dans le cas de miroirs métalliques usinés en Diamond Turning. Tous les miroirs sont enfin contrôlés optiquement dans des configurations utilisant des null lens ou des contrôles interférométriques directs.

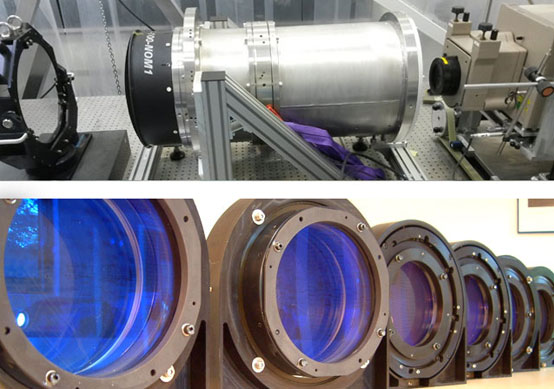

Collimateurs, objectifs, dérotateurs

Bertin Winlight conçoit et réalise une vaste gamme de sous-systèmes optiques, tels que des :

• Collimateurs
• Objectifs (cameras)
• ADC (Atmospheric Distorsion Correctors)
• Dérotateurs (réflexion interne ou à miroirs)
• Prismes
• “Folding mirrors“
• Doublets de transports
• Séparateurs de champs
• “Fore optics“

…Nus ou montés, en sous-systèmes ou assemblés et réglés.
