Collimateurs de test
Les collimateurs de test développés par Bertin Winlight sont destinés à la qualification, la caractérisation et la mise au point de capteurs et systèmes optiques dans des environnements de test exigeants.
La gamme de collimateurs de test de Bertin Winlight comprend des collimateurs offaxis, des collimateurs onaxis de type Cassegrain ainsi que des collimateurs infrarouges, couvrant un large spectre d’architectures optiques et de longueurs d’onde. Ces systèmes permettent de générer des faisceaux optiques collimatés de haute qualité, utilisés comme référence pour la vérification des performances optiques, radiométriques et géométriques des équipements testés.
Conçue pour répondre à une grande diversité de besoins, cette offre s’adapte aux applications nécessitant une haute précision, une excellente stabilité optomécanique et une compatibilité multispectrale. Les collimateurs sont ainsi employés dans des contextes de tests fonctionnels, de qualification prévol ou de validation de performances, pour des applications civiles et institutionnelles.
Avantages-clés
Gamme spectrale ajustable en fonction du besoin
Très haute stabilité même en conditions extrêmes
Sans compromis sur la qualité d’image
Athermalisation passive
Utilisation en laboratoire
Découvrez nos produits
Applications
• Calibration de systèmes de vision nocturne
• Simulateur de scènes optiques
• Métrologie optique
Configurations standards
• Collimateur LWIR / focale 240 mm
• Collimateur MWIR / focale 325 mm
• Collimateur SWIR-MWIR / focale 320 mm
Options
• Mires verres et métalliques
• Fonction autocollimatrice
• Logiciel de métrologie
Applications
• Harmonisation / Alignement d’axes
• Reference d’axes et de qualité optique
• Bancs de caractérisation optique (FTM, etc.)
Configurations standards
| Diamètre (mm) | Qualité (RMS) | Coating |
|---|---|---|
| 150 | 30 | Ag |
| 250 | 30 | Ag |
| 350 | 30 | Ag |
Options
• Correcteur de champ intégrable au collimateur pour corriger le front d’onde des champs les plus extrêmes.
• Salle blanche ISO5.
• Mires / Réticules verres et métalliques.

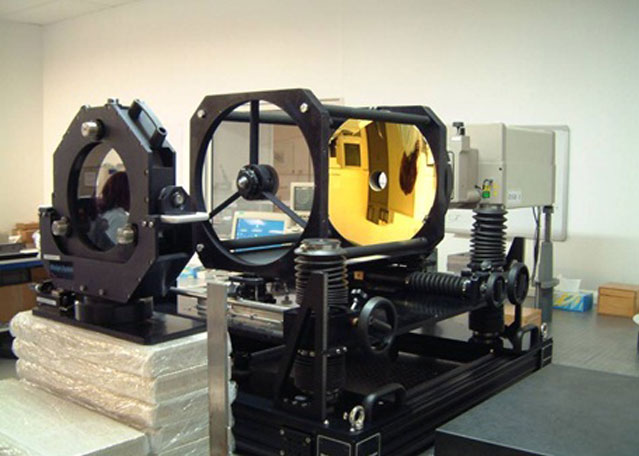

Applications
• Référence de qualité optique
• Bancs de caractérisation optique
| Diamètre (mm) | Qualité (RMS) | Coating |
|---|---|---|
| 400 | 30 | Ag |
| 500 | 30 | Ag |
| 600 | 30 | Ag |
| 800 | 30 | Ag |
| 1200 | 30 | Ag |
| 1500 | 30 | Ag |
Options
• Chariot
• Châssis de réglage grande course
