Second Sight MS, caméra de détection de gaz

Technologie :

Imagerie spectrale infrarouge

Numéro de catalogue :

003075-003

Portée de détection et champ de vision :

Détection jusqu’à 1000m avec FOV de 60×48°
Détection jusqu’à 2000m avec FOV de 30×24°.
Détection jusqu’à 5000m avec FOV de 12×9°

Gaz détecté :

Gas X : détecte tous les nuages de gaz qui absorbent dans la bande III de l’infrarouge
La plupart des CWA et TIC

Temps d'alarme :

en 10 secondes environ

Angle vertical du mode de balayage :

180° x 15° en moins de 3 minutes

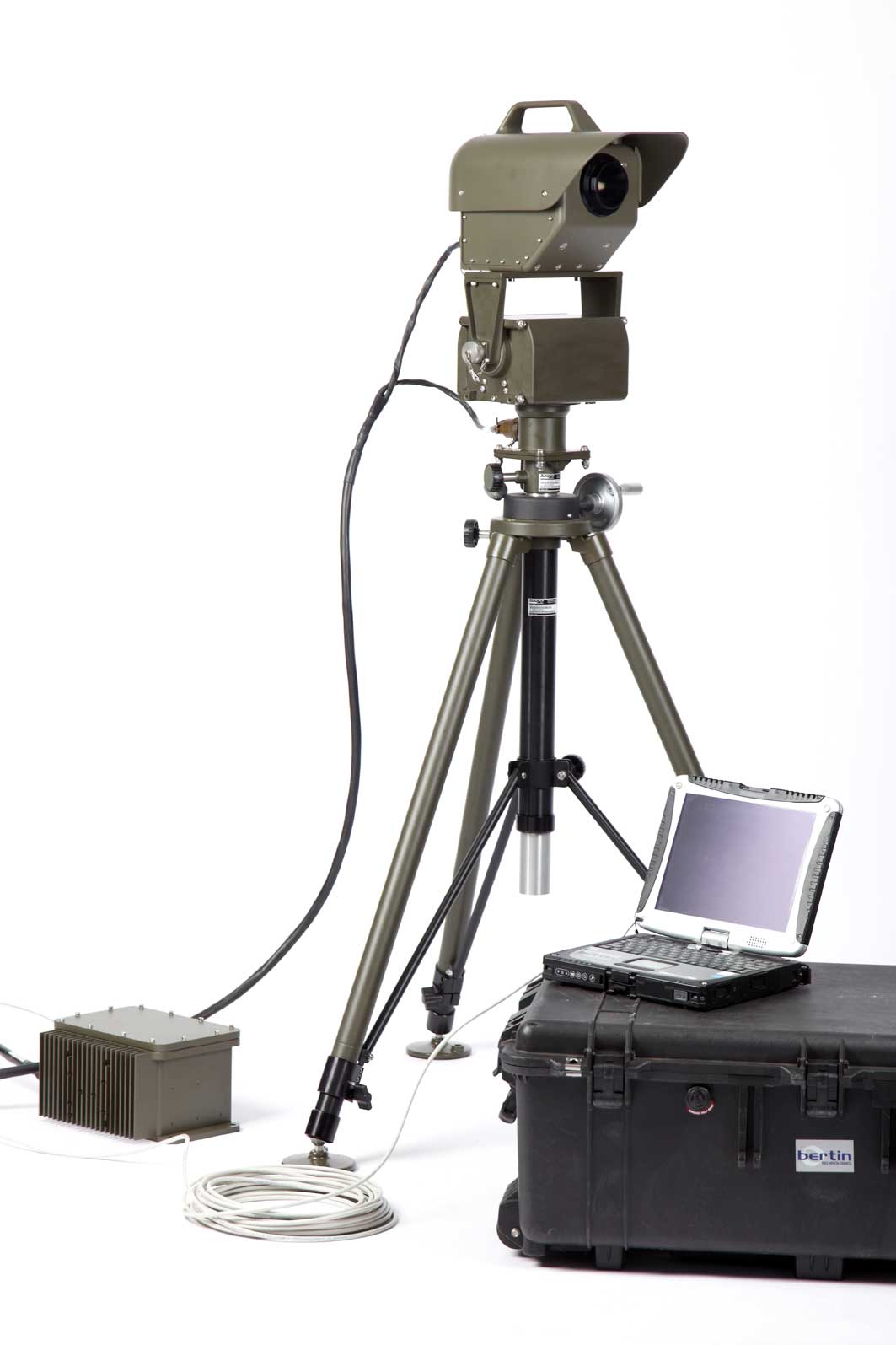

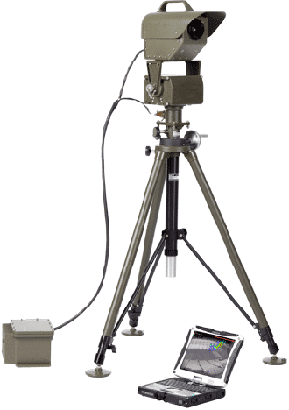

Dimensions et poids :

Caméra frontale : 35 x 19 x 24 cm – 5,2 kg
Unité de traitement : 26 x 19 x 15 cm – 5 kg

Température :

– 20°C à 45°C (fonctionnement)
– 20°C à 70°C (stockage)

Robustesse :

Mil Std 810-G

Protection contre les intrusions :

IP65

Grand champ de vision :

Alerte précoce par détection en temps réel du nuage de gaz chimique
Le plus large champ de vision contrôlé pour permettre la localisation des sources et le déplacement des nuages.

Capacités de détection élevées :

Identification du CWA &amp ; TIC dans la base de données
Détection d’un gaz inconnu, impur ou mélangé avec la caractéristique gaz X
Point d’origine et zone de contamination indiqués
Vidéo d’alarme disponible pour une relecture et un partage rapide

Déploiement facile :

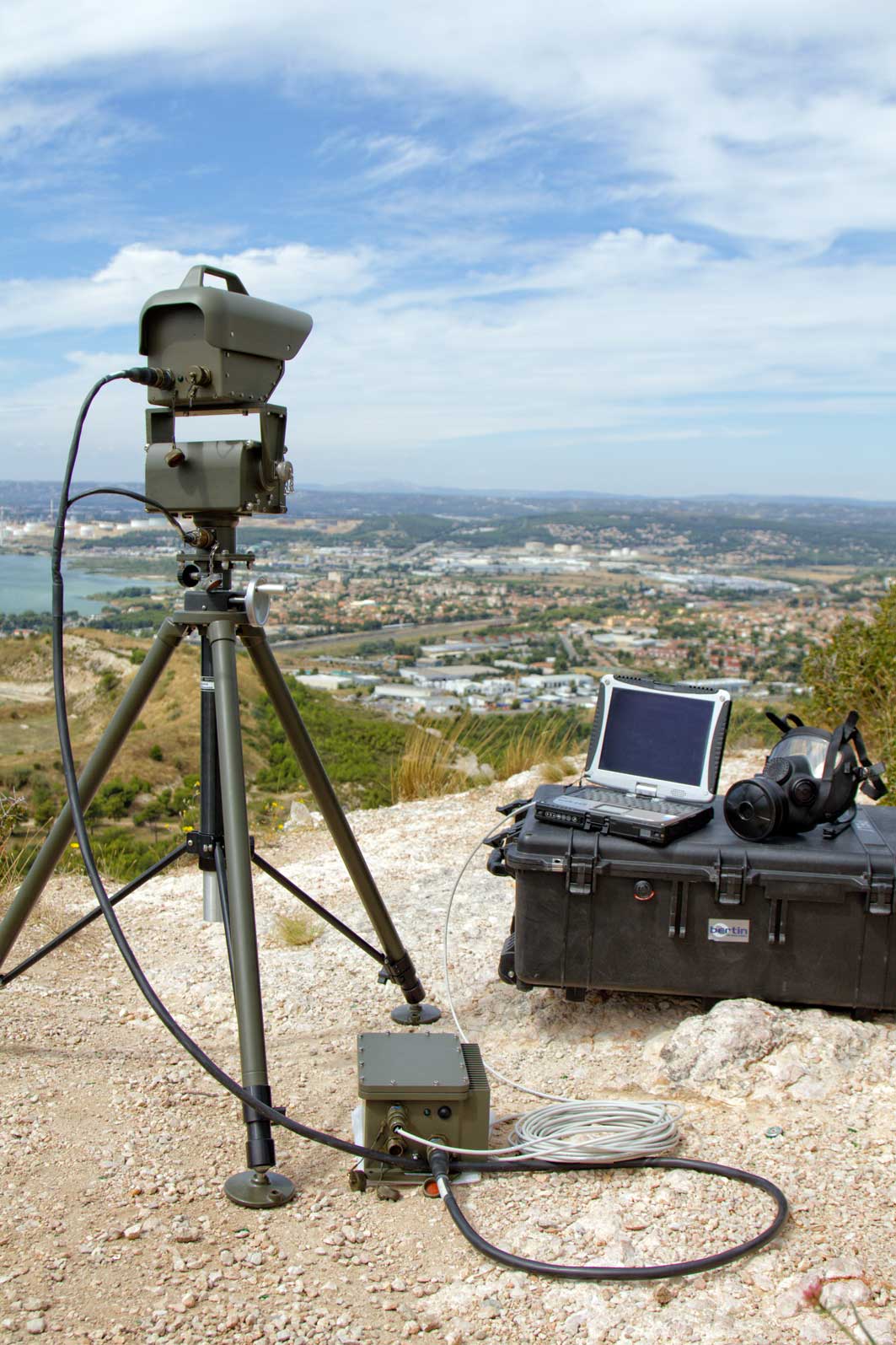

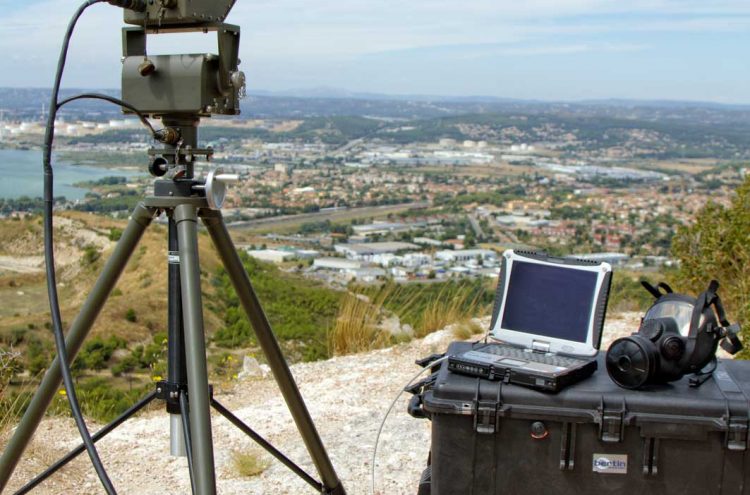

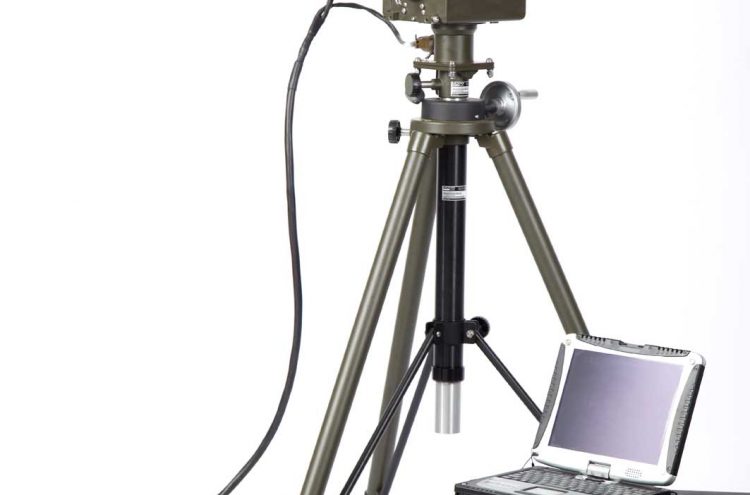

Léger et nomade pour une surveillance ponctuelle
Infrastructure critique 24/7
Montage personnalisé pour les véhicules de reconnaissance CBRN

Chaque gaz a son propre spectre d’absorption et présente des pics d’absorption typiques dans les bandes infrarouges II (3 à 5 µm MWIR) et III (8 à 14 µm LWIR). Second Sight fonctionne dans la bande III, afin d’utiliser les pics particuliers pour permettre l’identification d’une grande majorité de gaz. Le principe de mesure de Second Sight utilise le fond de la scène comme source infrarouge, et des algorithmes de traitement d’image pour mettre en évidence la présence d’un nuage de gaz dans la ligne de visée.

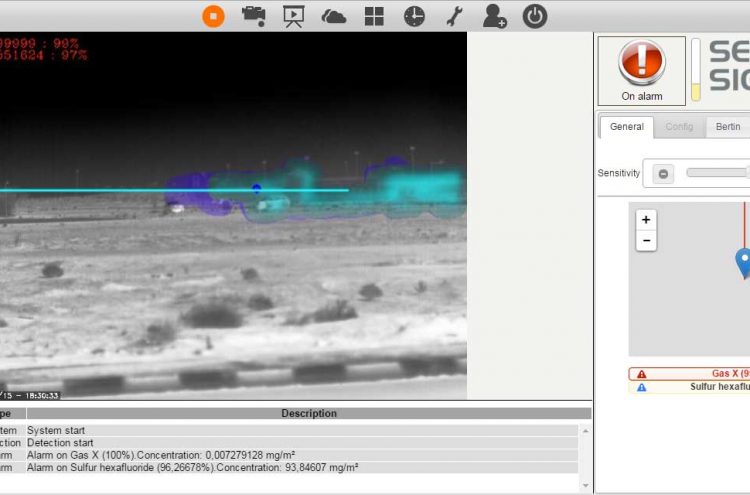

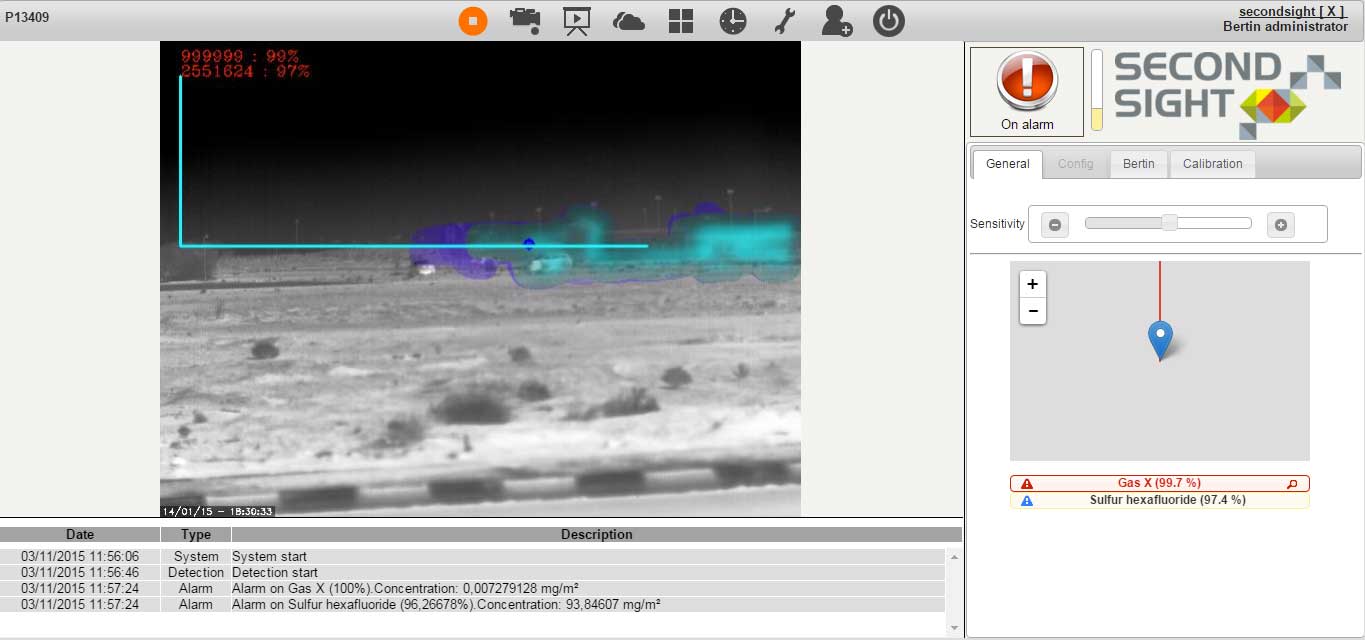

En cas d’alarme, la présence d’un nuage de gaz est affichée en surimpression sur l’image infrarouge. L’identification et la concentration estimée de la longueur du trajet sont indiquées dans le coin supérieur gauche et le gaz est souligné en rouge dans la liste des gaz.

La dernière version de Second Sight est en train de devenir un détecteur de gaz universel grâce à son nouvel algorithme de détection Gas X, une capacité de détection de gaz inconnu qui permet de détecter tout nuage de gaz modifiant la signature infrarouge dans la bande III de la scène observée, même si le gaz n’est pas répertorié dans la base de données du système.

Montage sur véhicule

Le montage sur véhicule est une interface mécanique qui permet de fixer facilement la caméra de tête avec ses fonctions panoramique et inclinaison sur le toit de n’importe quel véhicule.

Option GPS

Les coordonnées GPS de Second Sight sont indiquées dans l’interface utilisateur graphique. Elle met en évidence la zone de surveillance sur une carte. Intégrée à une boussole, elle donne également la direction du Second Sight lorsqu’elle est utilisée avec Pan & Tilt.

Batterie

Batterie légère et compacte conçue avec la technologie lithium-ion pour offrir 5,5 heures d’autonomie

Objectif de 12°

Lentille spécifique pour la surveillance jusqu’à 5km. Cette lentille est compatible avec tous les Second Sight et peut être remplacée par l’utilisateur.
