Miroirs On-Axis et Off-Axis
Les architectures à miroirs on‑axis et off‑axis développées par Bertin Winlight offrent des solutions optiques complémentaires, alliant robustesse d’intégration et excellence des performances d’imagerie.

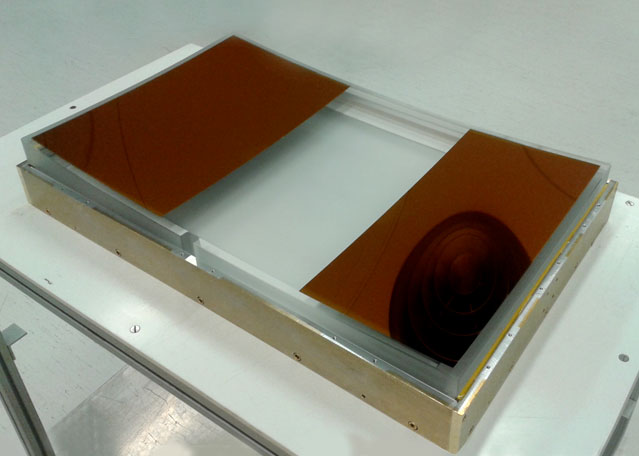

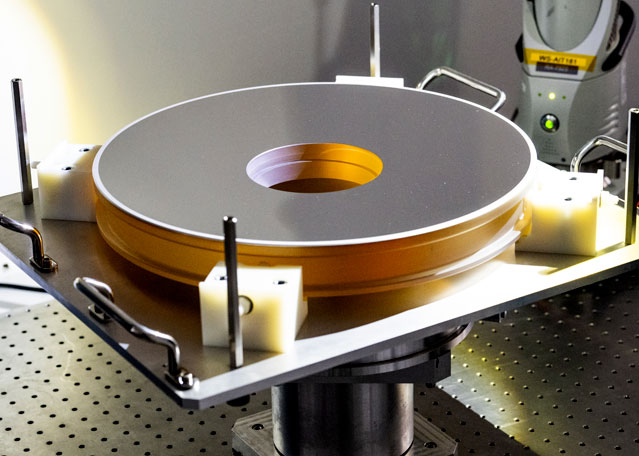

Les architectures à miroirs on-axis offrent une grande robustesse d’alignement, ce qui en fait des solutions particulièrement adaptées aux instruments standards et aux environnements contraints.

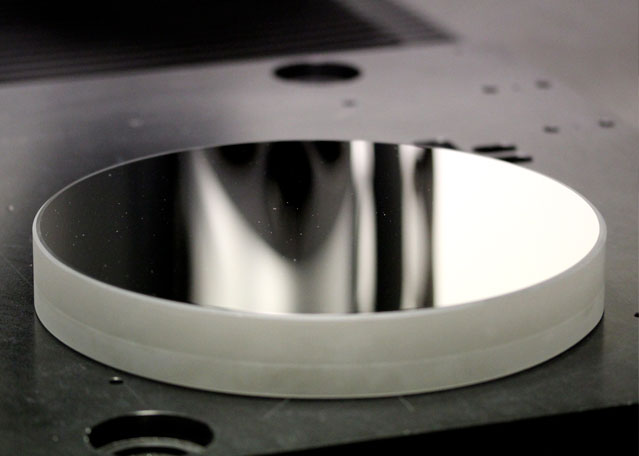

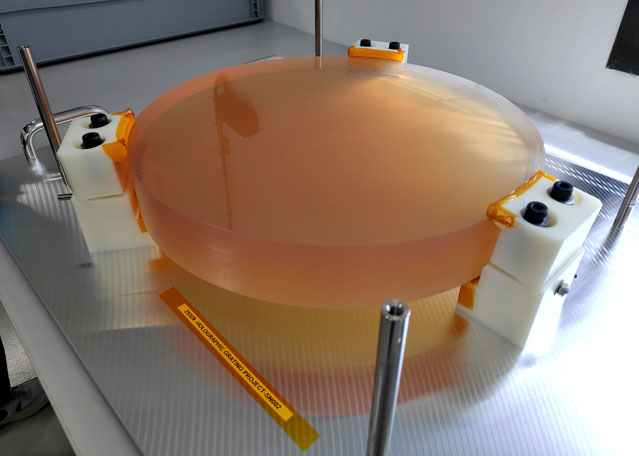

Les architectures off-axis, quant à elles, éliminent toute obstruction centrale, permettant d’atteindre une qualité d’image maximale, un contraste élevé et une parfaite maîtrise des aberrations.
Grâce à leur couverture spectrale étendue et à l’absence d’aberration chromatique, les miroirs off-axis sont idéaux pour les applications exigeantes en spatial, défense et sciences.
Bertin Winlight maîtrise ces deux approches, en proposant des solutions standards ou sur mesure, optimisées selon les performances optiques, les contraintes mécaniques et thermiques du système.
Cette complémentarité permet d’adresser un large éventail d’applications, des instruments compacts aux systèmes optiques de très haute performance.
Applications
• Collimateurs off axis de type Newton
• Référence de qualité optique
• Bancs de caractérisation optique
Configurations standards
| Focale (mm) | Diamètre (mm) | Qualité (RMS) | Coating |
|---|---|---|---|
| 250 | 150 | 30 | Aucun |
| 250 | 150 | 30 | Ag |
| 500 | 250 | 30 | Aucun |
| 1000 | 300 | 30 | Ag |
| 2000 | 250 | 30 |
